Olá, pessoal! Como fornecedor de controlador de bomba de calor PCBA, tenho recebido muitas perguntas ultimamente sobre os requisitos de aterramento para essas placas PCBA. Então, pensei em sentar e escrever neste blog para esclarecer as coisas e compartilhar alguns insights com todos vocês.
Primeiro, vamos falar sobre por que o aterramento é tão importante para um PCBA controlador de bomba de calor. O aterramento serve a alguns propósitos cruciais. Um dos principais motivos é a segurança. Em um sistema de bomba de calor, há uma boa quantidade de energia elétrica fluindo através do controlador PCBA. Sem aterramento adequado, existe risco de choque elétrico para qualquer pessoa que entre em contato com o sistema. Se houver uma falha no isolamento elétrico ou um curto-circuito, o aterramento fornece um caminho seguro para o excesso de corrente fluir para a terra, evitando o acúmulo perigoso de tensão no equipamento.
Outra função vital do aterramento é reduzir ruídos elétricos e interferências. Os sistemas de bomba de calor geralmente operam em ambientes com outros equipamentos elétricos e pode haver interferência eletromagnética (EMI) flutuando. Um PCBA bem aterrado ajuda a proteger os componentes eletrônicos sensíveis deste EMI. Isto é muito importante porque o ruído elétrico pode causar mau funcionamento no controlador, levando a leituras de temperatura imprecisas, operação inadequada do compressor ou até mesmo falha completa do sistema.
Agora, vamos entrar nos requisitos específicos de aterramento para um PCBA controlador de bomba de calor.
Conexão de aterramento físico
A primeira etapa para aterrar um PCBA do controlador de bomba de calor é estabelecer uma conexão física adequada. Isso geralmente envolve o uso de um fio terra. O fio deve ter bitola apropriada. Um fio mais grosso pode suportar mais corrente em caso de falha. Para a maioria dos sistemas de bombas de calor residenciais e comerciais de pequeno porte, um fio de cobre de bitola 14 ou 12 é comumente usado.
O fio terra deve estar firmemente conectado ao bloco de aterramento do PCBA. Esta almofada foi projetada especificamente para ser o ponto de conexão ao solo. É importante fazer uma boa conexão elétrica aqui. Você pode usar solda ou um conector de crimpagem de alta qualidade para prender o fio à almofada. Uma conexão solta pode levar ao aumento da resistência, o que anula a finalidade do aterramento e pode até causar superaquecimento no ponto de conexão.
Na outra extremidade do fio terra, ele precisa ser conectado a uma fonte de aterramento confiável. Em um edifício, este poderia ser o sistema de aterramento elétrico do edifício, que normalmente é conectado a uma haste de aterramento cravada na terra. A haste de aterramento deve ter pelo menos 2,5 metros de comprimento e ser feita de um material condutor, como aço revestido de cobre. A conexão à haste de aterramento também deve ser segura, geralmente usando uma braçadeira de aterramento.
Aterramento para redução de EMI
Para reduzir a interferência eletromagnética, o PCBA do Controlador da Bomba de Calor pode ter um plano de terra na placa de circuito impresso. Um plano de aterramento é uma grande área de cobre na PCB que serve como terreno comum para todos os componentes. Ele atua como um escudo, absorvendo e dissipando a energia eletromagnética que poderia interferir no funcionamento normal do PCBA.
O plano de aterramento precisa ser contínuo e bem conectado a todos os componentes que necessitam de aterramento. Isso significa que os traços na PCB que conectam os componentes ao plano de aterramento devem ser curtos e largos. Traços curtos reduzem a indutância, o que ajuda a minimizar a impedância do caminho de aterramento. Traços largos podem transportar mais corrente sem quedas significativas de tensão.
Além do plano de aterramento, alguns PCBA do controlador de bomba de calor também podem usar vias de aterramento. Vias são pequenos orifícios no PCB que conectam diferentes camadas. As vias de aterramento são usadas para conectar os planos de aterramento em diferentes camadas de uma PCB multicamadas, garantindo que todo o sistema de aterramento seja unificado e eficaz na redução de EMI.
Aterramento e compatibilidade do sistema
Quando se trata de aterrar um PCBA do controlador de bomba de calor, também é importante considerar a compatibilidade com o sistema geral da bomba de calor. Diferentes modelos de bombas de calor podem ter características elétricas diferentes e os requisitos de aterramento precisam ser ajustados de acordo.
Por exemplo, alguns sistemas de bomba de calor de última geração podem usar compressores de velocidade variável. Esses compressores podem gerar mais ruído elétrico em comparação com os compressores tradicionais de velocidade fixa. Nesses casos, o sistema de aterramento do PCBA pode precisar ser mais robusto para lidar com o aumento da EMI. Isto poderia envolver o uso de componentes de aterramento adicionais ou um projeto de plano de aterramento mais elaborado.

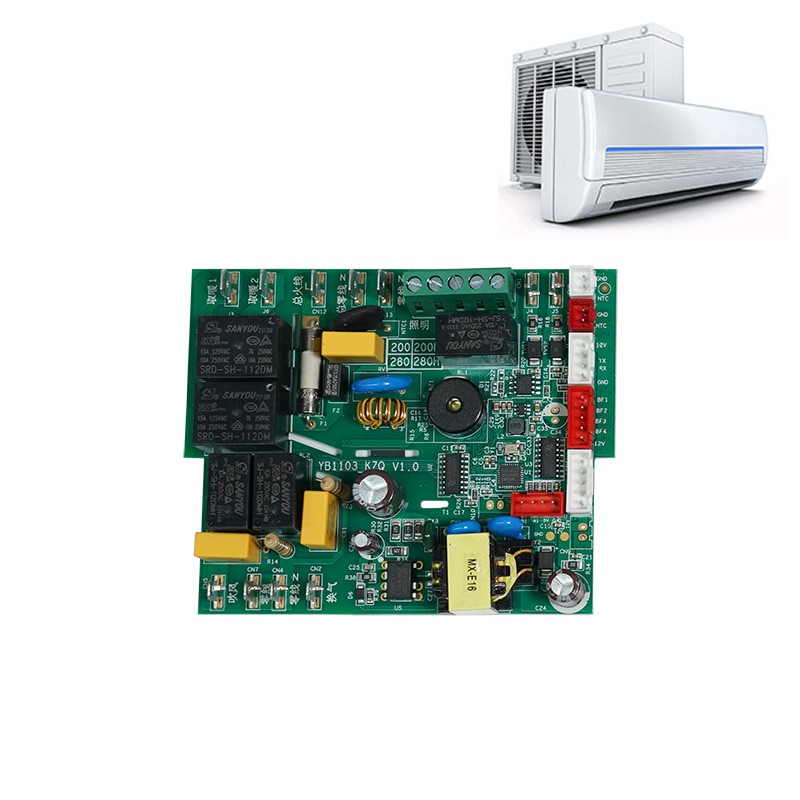

Além disso, se o sistema da bomba de calor estiver integrado com outros sistemas de controlo ambiental, como umControlador de ar fresco PCBA,Controlador de unidade interna de ar condicionado PCBA, ouControlador de purificador de ar PCBA, a ligação à terra do PCBA do controlador da bomba de calor necessita de ser coordenada com estes outros sistemas. Uma abordagem de aterramento unificado pode ajudar a minimizar o potencial de interferência elétrica entre diferentes componentes.
Teste e Verificação
Assim que o aterramento do PCBA do Controlador da Bomba de Calor estiver concluído, é crucial testar e verificar o sistema de aterramento. Isso pode ser feito usando um testador de resistência de aterramento. A resistência de aterramento deve estar dentro de uma faixa aceitável. Geralmente, para um sistema de bomba de calor residencial ou comercial de pequeno porte, a resistência de aterramento deve ser inferior a 25 ohms. Uma resistência mais baixa indica um sistema de aterramento com melhor funcionamento.
Além de medir a resistência de aterramento, também é uma boa ideia testar o desempenho do PCBA em condições normais e anormais. Isso pode envolver a simulação de falhas elétricas e a verificação se o sistema de aterramento pode proteger efetivamente o PCBA e os usuários.
Conclusão
Concluindo, o aterramento adequado é essencial para a segurança e operação confiável de um controlador de bomba de calor PCBA. Não só protege contra choques eléctricos, mas também ajuda a reduzir a interferência electromagnética e a garantir a compatibilidade com todo o sistema da bomba de calor. Como fornecedor de Controlador de bomba de calor PCBA, prestamos muita atenção a esses requisitos de aterramento durante o processo de projeto e fabricação para fornecer produtos de alta qualidade aos nossos clientes.
Se você está no mercado de controlador de bomba de calor PCBA e deseja saber mais sobre nossos produtos ou discutir os requisitos de aterramento com mais detalhes, adoraríamos ouvir sua opinião. Basta entrar em contato conosco e teremos prazer em conversar e ver como podemos atender às suas necessidades.
